زیف سوکت (Zif socket) وکاربردآن

زیف سوکت  قطعه ای سخت افزار جهت ارتباط بین آی سی ها و دستگاه پروگرامر است.
این قطعه  با استفاده از پایه های اتصال   درون  محفظه و  کابل انتقال  دیتا (اطلاعات) برنامه های
ایجاد شده توسط کاربر را (مانند رام ها٬ بایوس ها و ….) بر روی تراشه  بارگذاری میکند.

در دنیای تعمیرات و برنامه‌ریزی آی‌سی‌ها، شناخت دقیق پکیج‌های IC و زیف سوکت (ZIF Socket) مناسب برای هر نوع آی‌سی از اهمیت بالایی برخوردار است. پروگرامرهایی مانند TNM7000، Xeltek SuperPro یا RT809H برای خواندن و نوشتن روی آی‌سی‌ها از سوکت‌هایی بهره می‌برند که بسته به نوع پکیج، متفاوت هستند. در این مقاله به بررسی پرکاربردترین پکیج‌ها مانند PLCC، SOP، QFN، BGA و زیف سوکت‌های مخصوص آن‌ها می‌پردازیم.

پکیج آی‌سی چیست؟

پکیج (Package) به نوع قرارگیری فیزیکی و پین‌آوت آی‌سی گفته می‌شود. این مشخص می‌کند که آی‌سی چگونه روی برد مونتاژ شده و از چه نوع سوکتی باید برای پروگرام یا تست آن استفاده شود.

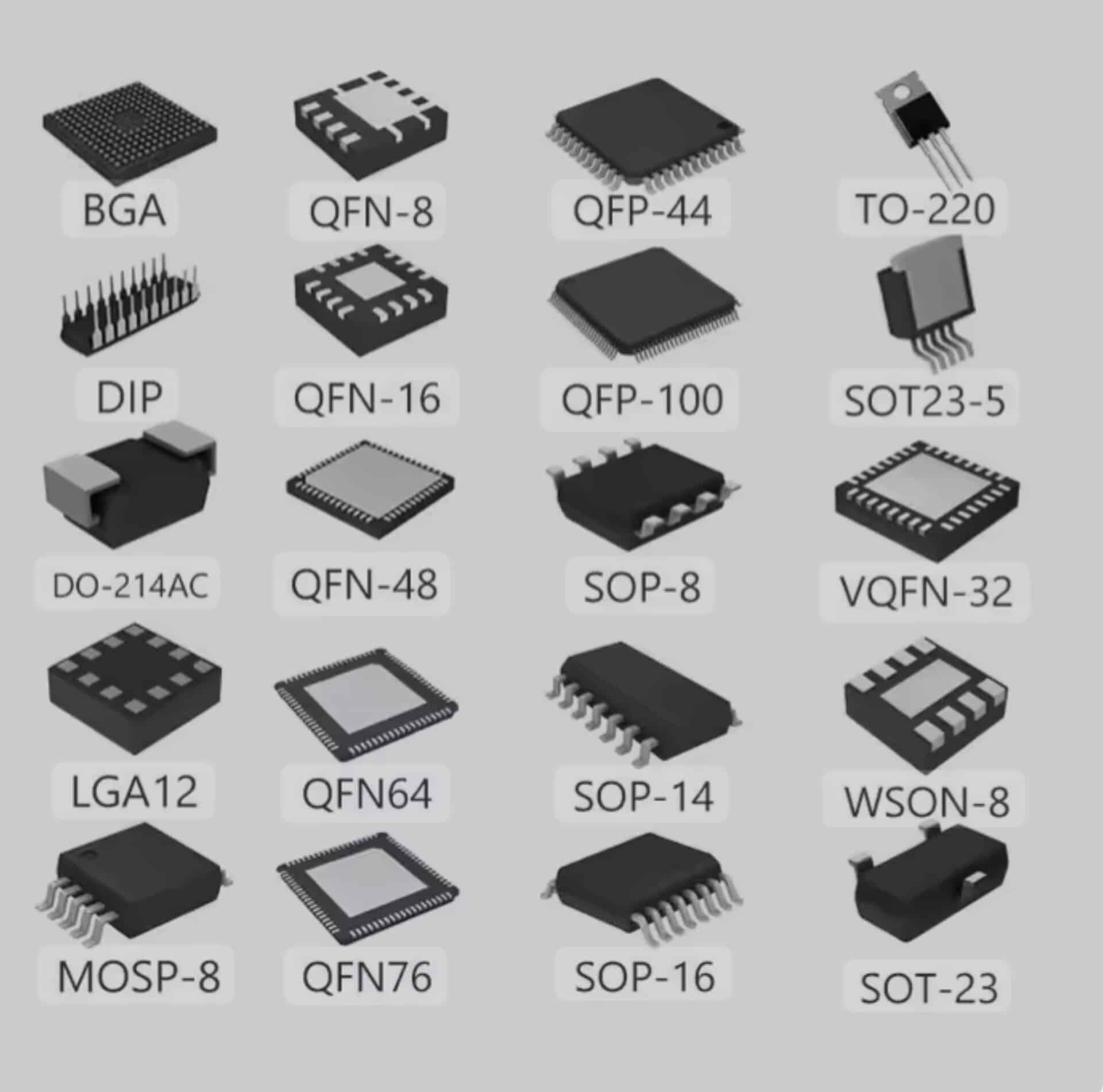

نمونه هایی از این پکیج ها در تصویر زیر ارایه شده است.

1. پکیج PLCC (Plastic Leaded Chip Carrier)

ویژگی‌ها:

• دارای پایه‌های خمیده به سمت داخل است.
• رایج در آی‌سی‌های EEPROM، BIOS و حافظه‌ها.
• اندازه‌های رایج: 32 پین، 44 پین، 52 پین.

زیف سوکت مربوط: سوکت PLCC مخصوص (با تعداد پین متناسب)، اتصال مستقیم به پروگرامر یا با استفاده از آداپتور.

2. پکیج SOP (Small Outline Package)

ویژگی‌ها:

• یکی از رایج‌ترین پکیج‌های SMD.
• دارای پایه‌های تخت در دو طرف آی‌سی.
• سایزهای متنوع: SOP8، SOP16، SOP28 و…

زیف سوکت مربوط: سوکت SOP با بازوی گیره‌ای یا فشاری. گاهی نیاز به آداپتور SOP-to-DIP دارد.

3. پکیج QFN (Quad Flat No-lead)

ویژگی‌ها:

• بدون پایه‌ی بیرون‌زده، با پدهای زیر آی‌سی.
• کوچک، فشرده و پرکاربرد در بردهای جدید.
• نیازمند لحیم‌کاری زیرین (reflow یا hot air).

زیف سوکت مربوط: نیاز به سوکت مکانیکی تست یا آداپتور مخصوص پروگرامر دارد. معمولاً قیمت بالاتری دارد.

4. پکیج BGA (Ball Grid Array)

ویژگی‌ها:

• پیشرفته‌ترین پکیج آی‌سی.
• اتصالات به‌صورت توپ‌های قلع زیر آی‌سی.
• در پردازنده‌ها و چیپ‌های حافظه RAM/Flash رایج است.

زیف سوکت مربوط: سوکت BGA با پایه‌های پین‌دار یا مغناطیسی. نیازمند آداپتور گران‌قیمت و با دقت بالا.

چرا شناخت پکیج و سوکت مهم است؟

• جلوگیری از آسیب به آی‌سی یا پروگرامر.
• افزایش سرعت کار و دقت در برنامه‌ریزی.
• انتخاب آداپتور صحیح و جلوگیری از هزینه‌های اضافی.

نکات مهم در انتخاب زیف سوکت برای پروگرامر

• سازگاری با پکیج: نوع پکیج را با دقت مشخص کنید.
• تطابق با پروگرامر: بعضی از پروگرامرها فقط از زیف‌های خاص پشتیبانی می‌کنند.
• تعداد پین: همیشه تعداد پین را با دقت بشمارید.
• کیفیت سوکت: سوکت‌های ارزان ممکن است اتصالات ناپایدار ایجاد کنند.

واژه‌نامه فنی مخفف‌ها

مخفف	عنوان کامل (Full Form)	توضیح
IC	Integrated Circuit	مدار مجتمع
ZIF	Zero Insertion Force	سوکت بدون نیاز به فشار برای قرار دادن آی‌سی
PLCC	Plastic Leaded Chip Carrier	حامل چیپ پلاستیکی با پایه‌های خمیده
SOP	Small Outline Package	بسته‌بندی کم‌حجم با پایه‌های تخت در دو طرف
QFN	Quad Flat No-lead	بسته‌بندی مسطح چهار طرفه بدون پایه بیرونی
BGA	Ball Grid Array	آرایه شبکه‌ای از توپ‌های قلع زیر آی‌سی
EEPROM	Electrically Erasable Programmable Read-Only Memory	حافظه فقط خواندنی قابل پاک‌سازی و برنامه‌ریزی الکتریکی
SMD	Surface-Mount Device	قطعات قابل نصب روی سطح برد

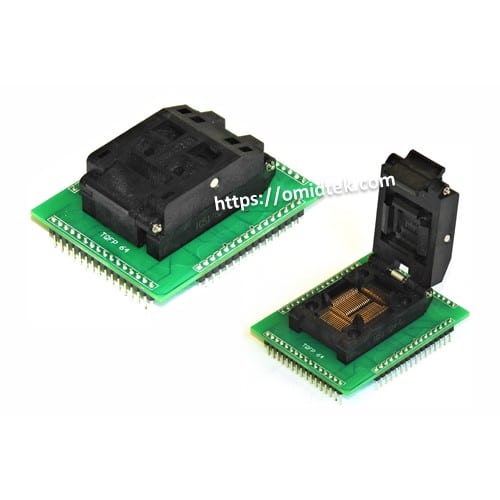

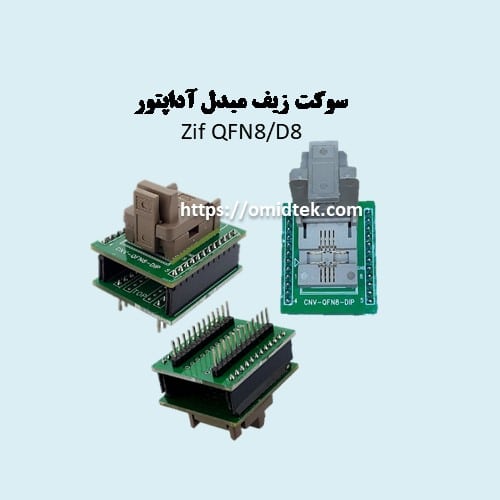

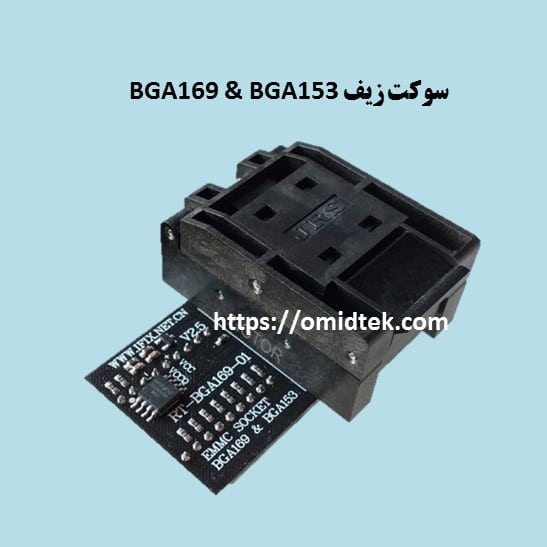

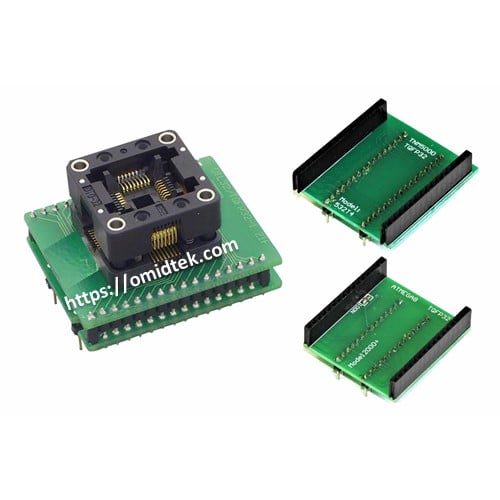

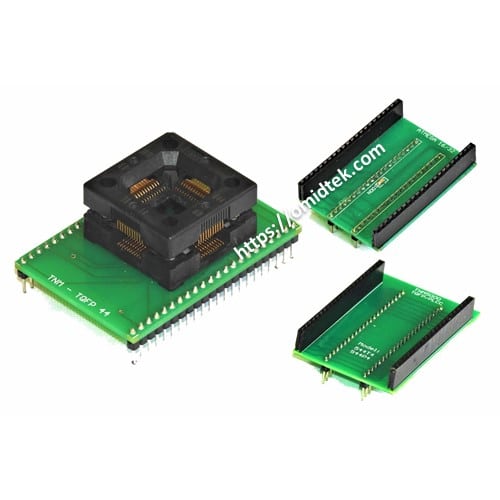

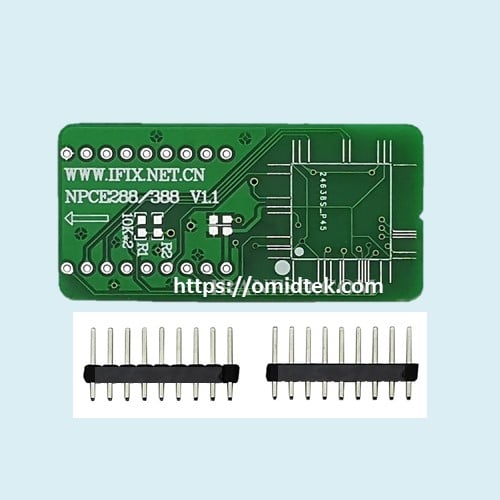

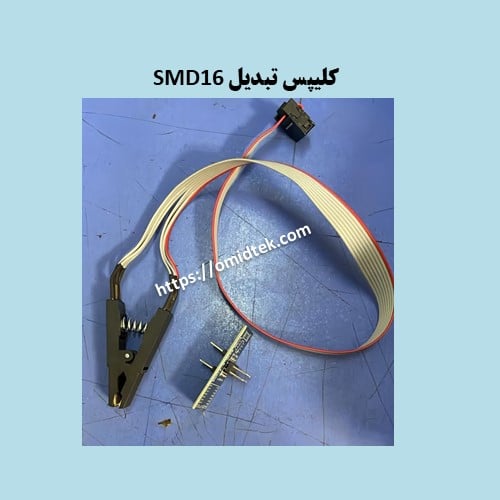

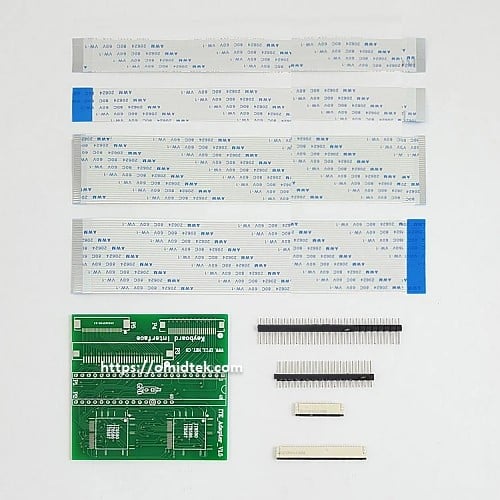

سوکتهای زیف انواع مختلفی دارند که در تصاویر ذیل ارایه شده و امکان سفارش و خرید در فروشگاه اینترنتی امیدتک فراهم شده است.
